渦街流量計在高速氣流測量中的應用

在現代工業生產和科學研究中，對氣體流量的準確測量至關重要。特別是在處理高速氣流時，傳統的流量測量技術可能會遇到精度下降、穩定性不足等問題。渦街流量計作為一種高效、可靠的流量測量儀表，憑借其獨特的測量原理和結構設計，在高速氣流測量中展現出卓越的性能。本文將詳細介紹渦街流量計的工作原理、特點、在高速氣流測量中的應用優勢以及相關的安裝與維護注意事項。

一、渦街流量計的工作原理

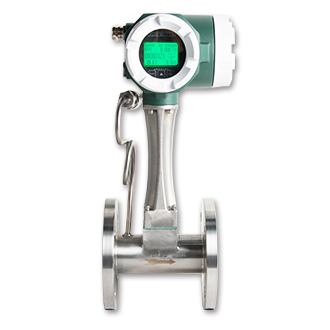

渦街流量計，又稱卡門渦街流量計，其測量原理基于卡門渦街效應。當流體流經管道中的非流線型障礙物（如三角柱形旋渦發生體）時，會在障礙物兩側交替產生有序的旋渦，形成所謂的卡門渦街。這些旋渦的頻率與流體的平均流速成正比，與旋渦發生體的特征尺寸也有一定關系。通過測量旋渦的頻率，即可推算出流體的流速和流量。

二、渦街流量計的特點

1. 高精度測量：渦街流量計的輸出信號與流量之間保持著嚴格的正比關系，無零點漂移現象，測量精度高達1.0級或1.5級，適用于對測量精度要求較高的場合。
2. 寬量程適應性：渦街流量計的量程比可達1:10，能夠適應多種不同的流體條件，包括高速氣流。
3. 低壓力損失：運行過程中壓力損失較小，降低了運行成本，具有顯著的節能意義。
4. 結構穩固可靠：設計簡單且無任何活動部件，確保了高可靠性，并能在長期運行中保持穩定。
5. 廣泛的適用性：無論是氣體、液體還是蒸汽，渦街流量計都能進行準確測量，顯示出其卓越的適應性。

三、渦街流量計在高速氣流測量中的應用優勢

1. 高靈敏度：渦街流量計對流速變化敏感，能夠準確捕捉高速氣流中的微小流量變化，提供精確的測量結果。
2. 抗振動干擾：通過合理的結構設計和先進的信號處理技術，渦街流量計能夠有效抵抗高速氣流引起的振動干擾，確保測量結果的穩定性和準確性。
3. 耐高溫高壓：渦街流量計采用耐高溫高壓的材料和結構設計，能夠適用于高溫高壓環境下的高速氣流測量。
4. 易于安裝和維護：渦街流量計的安裝簡便，傳感器與被測介質不直接接觸，延長了使用壽命，同時便于后續的維護和保養。

四、渦街流量計在高速氣流測量中的安裝與維護

1. 安裝注意事項：

   • 安裝位置：應遠離強電力設備、高頻設備和強電源開關設備，避免高溫?zé)嵩春洼椛湓?，同時避免處于強烈震動和強腐蝕環境中。
   • 振動控制：若在振動強烈的管道上安裝，需采取減振措施，如設置管道緊固裝置和加裝防振墊。
   • 電磁干擾防護：連接傳感器的屏蔽電纜應遠離強電磁場，不應與高壓電纜一同敷設，屏蔽電纜的長度應盡量縮短，最大不超過200米。
   • 直管段要求：對于水平管道，上游直管段應至少為15至20倍的管道直徑，下游直管段則為5至10倍的管道直徑。若存在彎頭、支管等干擾元件，應適當增加直管段長度。

2. 維護注意事項：

   • 定期檢查：定期檢查渦街流量計的傳感器、轉換器及連接部件是否完好無損，確保測量精度和穩定性。
   • 清潔保養：定期清理管道內的雜質和污垢，防止堵塞傳感器，影響測量的正常進行。同時，保持傳感器和轉換器的清潔干燥，避免受潮和腐蝕。
   • 校準校驗：定期對渦街流量計進行校準校驗，確保其測量精度和穩定性符合使用要求。校準校驗過程中應遵循制造商提供的校準方法和步驟進行。

五、結論

渦街流量計在高速氣流測量中展現出卓越的性能和優勢，其高精度、寬量程適應性、低壓力損失、結構穩固可靠以及廣泛的適用性等特點使其成為高速氣流測量的理想選擇。通過合理的安裝和維護措施，可以確保渦街流量計在高速氣流測量中的準確性和穩定性，為工業生產和科學研究提供可靠的流量測量數據支持。隨著技術的不斷進步和應用領域的不斷拓展，渦街流量計將在未來的高速氣流測量中發揮更加重要的作用。
